美国网件M4300-96X模块化全网管交换机测评

　　应Pro-AV市场方面的需求，特别是在SDVOE联盟中唯一的网络厂家，NETGEAR最近推出了一款高密度、高带宽模块化全网管交换机M4300-96X，专门为构建高清4K 应用场景而自主研发设计。

　　M4300-96X交换机是NETGEAR公司新推出的一款12个插槽的模块化全网管交换机产品，以高性能、高可靠、高稳定为目标。且此系列交换机产品，已是SDVOE联盟中唯一的交换机厂家。M4300交换机产品是NETGEAR厂家应对越来越高速的网络而提供的支持万兆网络，且最高可支持40G的网络速率，弥补了对40G网络带宽这个空缺。针对虚拟化、云数据中心、超融合、SDVOE、企业网络核心而专门设计的一款更高速率、更多接口、更大规模的应用环境。

　　M4300-96X交换机采用先进的硬件和软件技术，来确保交换机在各种应用需求可以得到满足，特别是在SDVOE新兴的应用场景中，支持的功能特性主要有IGMP-Snooping ，SDN-ready，支持OpenFlow 1.3，3层特性集包含静态和策略路由、RIP、VRRP、OSPF和PIM组播路由。丰富的IPv4/IPv6服务，为数据中心、超融合应用、企业核心带来40G、10G高速、高可靠的网络架构。

　　本次小编从产品硬件和软件使用方面来给大家介绍一下M4300-96X交换机产品，究竟会有怎样的表现，接下来让小编与大家一起分享一下。

　　一、M4300-96X交换机硬件及配件

　　M4300-96X是一款高密度的模块化交换机，它最多支持十二个插槽，最多支持96个万兆以太网接口，标准的19寸，2U高度的机架式交换机。

　　M4300-96X采用主要系统硬件为CPU 1.4 Ghz、2GB RAM、256MB Flash。

　　前面板上有12个插槽接口，左边一排LED灯，主要有Stack ID、Power1、Power2、Fan、Stack Master、PoE Max，最后还有一个Reset按钮。

　　背板上有2个电源插槽，支持1+1电源冗余备份，3个风扇、1个OOB接口，1个标准CON和Mini USB 配置接口，方便网管使用不同类型的配置线缆来管理交换机设备。另还有一个USB接口，可用了维护和升级设备系统。

　　首先看下M4300-96X交换机的各种模块类型：

　　模块化交换机的优点是可以很灵活的根据实际需求配置相应的接口类型、接口数量的形式和组合，以更好的满足客户的应用需求。M4300-96X现有的模块类型有，8口10G RJ45模块(APM408C)、8口10G RJ45 PoE模块(APM408P)、8口SFP+模块(APM408F)、2口QSFP+模块(APM402XL)等。

　　1、2口QSFP+模块(APM402XL)

　　APM402XL单个模块上有两个QSFP+ 40G端口，整机最多支持24个40G接口，40G QSFP+光纤块模块可为数据中心、高性能计算网络、SDVOE网络提供各种高密度40G以太网连接，满足高带宽的要求。它是多通道数据通信和互连应用的绝佳解决方案。

　　2、8口10G RJ45模块(APM408C)

　　APM408C模块支持8个10G RJ45端口，整机最多支持96个端口，提供高密度的10G网络的汇聚和接入。

　　3、8口SFP+模块(APM408F)

　　APM408F模块支持8个SPF+接口，整机可支持最多96个SFP+端口，以支持高密度、高速的10G光纤接入，支持单模和多模10G光纤模块。

　　4、8口10G RJ45 PoE模块(APM408P)

　　APM408P POE模块支持标准的802.3af/at，每端口最高支持30W的输出功率，配合两个1200W的电源模块，最多可支持48个全POE+的端口，POE输出最大支持1440W。

　　5、电源模块APS600W/APS1200W

　　M4300-96X交换机最多可支持两个电源模块，模块的类型有支持APS600W和APS1200W，可根据配置的接口模块灵活配置相应的电源。配置非POE接口模块，可采用600W电源模块，采用POE模块，就必须采用1200W的电源模块，才可保证有足够POE功率的输出。

　　所以接口模块与电源模块支持热插拔，提升设备的持续业务能力。

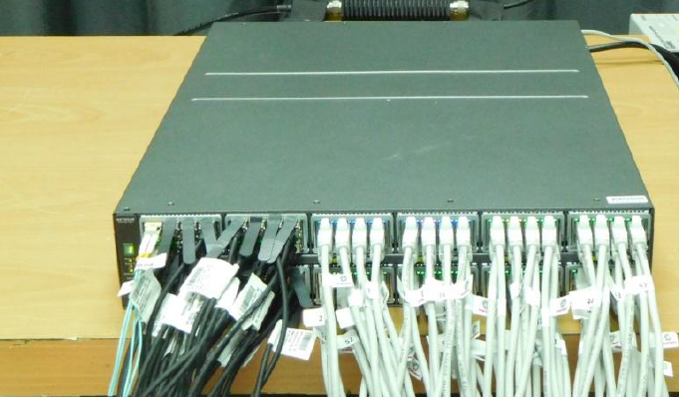

　　下图已配置各种接口模块，满配置接口模块，最多支持96个10G接口，在2U高度的模块化交换机。非常适合于高密度RJ45接口、光纤(SFP+)接口的环境网络中。

　　最多支持24个QSFP+端口，满足高带宽的网络需求，见下图：

　　交换机背面配置了两个1200W电源模块，提供电源冗余备份(1+1)，且设备本身有三个风扇，保证设备通风散热性，提高设备的高可靠性和稳定性。

　　M4300-96X全网管交换机是支持十二个插槽的模块化交换机，其模块化设计更加方便、灵活的为用户实际的环境选择相应要求的模块，2U标准机架式交换机最高支持96个10G端口、最多48个10G POE端口或24个QSFP+端口，实现高密度10G及10G以上带宽的要求。

　　二、M4300-96X软件配置

　　通过CLI命令对交换机进行初始化配置，软件工具用超级终端。

　　管理员帐号用户名(缺省)：admin

　　管理员帐户口令(缺省)：无

　　(M4300-96X) >ezconfig //输入ezconfig命令

　　NETGEAR EZ Configuration Utility

　　——————————–

　　Hello and Welcome!

　　This utility will walk you thru assigning the IP address for the switch

　　management CPU. It will allow you to save the changes at the end. After

　　the session, simply use the newly assigned IP address to access the Web

　　GUI using any public domain Web browser.

　　Admin password is not defined.

　　Do you want to assign the admin password (password length should vary in a range

　　of 8 – 64 characters)? (Y/N/Q) N

　　//是否设置管理密码，选N表示不设置

　　The ‘enable’ password required for switch configuration via the command

　　line interface is currently not configured.

　　Do you want to assign it (password length should vary in a range of 8 – 64 chara

　　cters) (Y/N/Q)? N

　　//是否设置控制台特权密码(enable密码)，选N表示不设置

　　Assigning an IP address to your switch management

　　Current IP Address Configuration

　　——————————–

　　IP Address Assignment Mode: DHCP

　　IP Address: 0.0.0.0

　　Subnet mask: 0.0.0.0

　　Default Router IP: 0.0.0.0

　　Routing Mode: Enable

　　IP address is not assigned. What do you want to do?

　　C – Configure IP address manually.

　　D – Assign IP address for the switch using DHCP mode(current IP address will be

　　lost).

　　N – Do nothing and go to the next question.

　　Q – Quit.

　　? – Help.

　　(C/D/N/Q/?)? Y //是否设置交换机IP

　　IP Address: 10.40.9.166 //交换机IP

　　Network mask: 255.255.255.0 //子网掩码

　　Default Router IP: 10.40.9.1 //网关，即交换机缺省路由

　　Do you want to assign switch name and location information (Y/N/Q)? N

　　//是否设置交换机名和位置信息

　　There are changes detected, do you wish to save the changes permanently (Y/N)?

　　Y //是否保存设置

　　The configuration changes have been saved successfully.

　　初始化完成后，交换机配置好IP地址，通过此IP可进行WEB管理，方便用户进行图形化页面的管理。

　　登入后，可查看到系统的信息，包括系统版本、型号等软件和硬件信息。

　　通过WEB管理，用户可以很直观简洁的了解到交换机的配置信息，通过顶端的菜单栏可分一级和二级菜单栏，点击二级菜单栏后，左测列出三级菜单栏，这样分层次设计，方便用户的管理使用。

　　查看接口模块的信息：

　　多台M4300-96X交换机脊叶架构的配置，最多可配置8台交换机。

　　支持IGMP Snooping 功能，优化了在SDVOE应用场景中的4K高清AV组播的问题。

　　M4300-96X全网管交换机支持全面的二、三层功能:

　　丰富的二层功能有VLAN、STP、LAG、二层组播、堆叠等方面的功能。

　　高级L2，L3和L4特性集，三层支持基本的静态路由，还支持RIP、OSFP、VRRP、策略路由、组播路由PIM等高组功能。

　　M4300-96X交换机在使用配置方面，除了支持高级的CLI、Telnet、SSH命令行管理，还支持简单易用的WEB控制界面，简单易用的网页配置界面减少了网管对网络部署、管理和故障处理的时间，从而显著降低网络部署配置的复杂性。

　　三、M4300-96X交换机在SDVOE环境中的应用测试

　　在SDVOE应该环境中，SDVOE的网络架构是基于以太网交换机，标准化了在专业AV环境用以太网传输AV信号，用以太网来传输高清的AV信号，由于一路真4K的高清AV，在无损压缩的情况下所需的带宽达9G以上，所以对以太网交换机的要求高速达10G，另由于AV传输的特性是组播报文，所以对交换机在组播功能的支持有很高的要求。

　　小编有机会用M4300-96X交换机与SDVOE的应用环境中，对高清4K的AV在网络交换机中的应用进行联合测试。

　　SDVOE测试环境：

　　1、4K高清显示器6台

　　2、编解码器若干台

　　3、控制台系统一套

　　4、M4300-96X交换机1台

　　5、其它配件

　　系统测试平台

　　1、 一路高清4K@60无损压缩后传输9G带宽

　　2、 10G交换机端口

　　3、 高清4K AV视频源

　　4、 平台控制软件

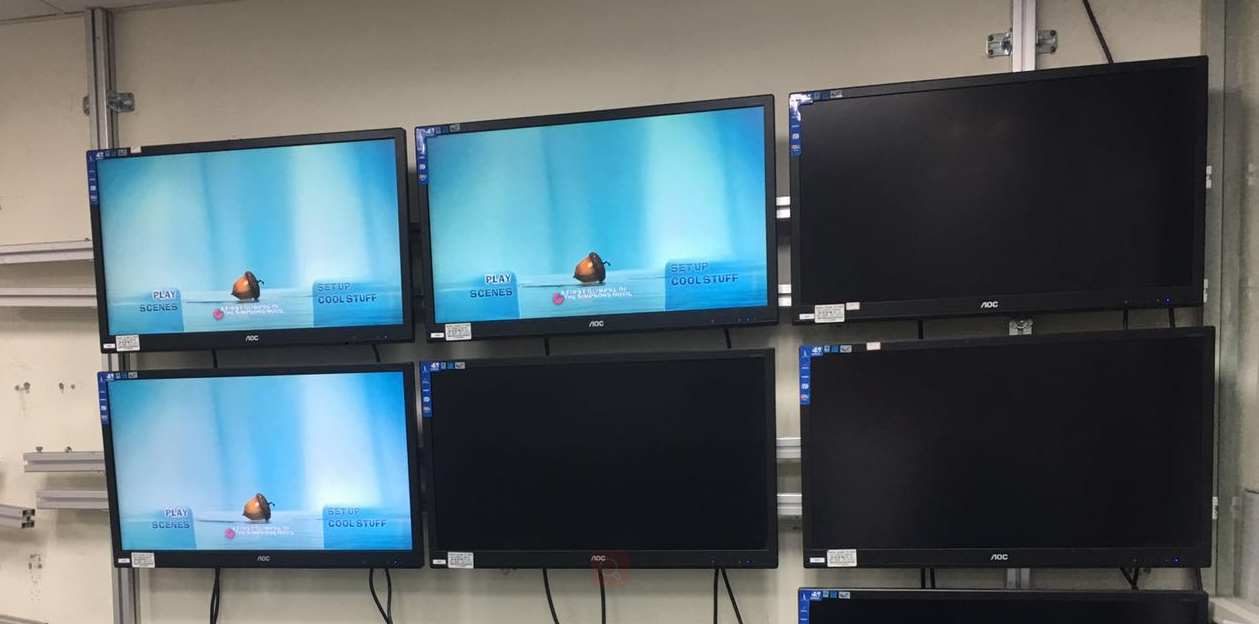

　　6台4K高清显示器准备就绪。

　　搭建好SDVOE系统和网络架构，编解码器与10交换机之间通过10G光纤线路连接，采用多模光纤跳线方式。

　　平台系统的架构连接，主要通过HDMI接口。

　　系统平台和网络架构搭建好后，对M4300交换机进行优化配置。

　　配置完成后，主要针对4K高清组播的应用，来体验一下真4K的AV在10G网络上传输。

　　通过M4300-96X 10GbE全网管交换机来分配AV信号，实现即时、无缝地切换HDMI信号，零帧延迟和零伪影。演示效果如上图所示：6台真4K的显示器上，在一路视频达9G左右的带宽时，很流畅的播放，其效果非常好。

　　最后，M4300-96X交换机满负载进行测试，在标准化网络协议上10G高带宽切换和传输高清视频，其效果令人非常满意。

　　为了让AV-over-IP的部署更加简单，NETGEAR打造了M4300系列，预配置好以便实现更加轻松的、真正的AV和组播零网络配置。如IGMP Snooping，IGMP Fast Leave，IGMP Querier已经在默认的VLAN1配置好，方便你所有的设备自动使用。连接你的编码器和解码器，接着打开交换机的电源——就是这么简单!

　　注：SDVoE联盟是一个由AV-over-IP相关领域的公司组成的生态系统，一起协作来建立一个平台来满足下一代的音视频应用。NETGEAR和其他SDVoE伙伴一起提供SDVoE音视频产品，NETGEAR提供主干网络并使其成为可能。

　　四、M4300-96X交换机优势

　　M4300-96X脊叶架构万兆交换机结合最新的硬件技术和软件技术，提供更好的灵活度、更低的复杂度，提供更好的投资保护。

　　1、简化管理

　　M4300-96X全网管交换机的软件配置支持CLI和WEB管理方式，CLI命令行管理方式适合于高级网络工程师应用，WEB图形化管理页面更加适合于普通网络工程师的配置应用，应用起来更加简单易用。

　　2、弹性扩展

　　M4300交换机可灵活弹性扩展相应的端口，其十二个插槽可以灵活配置不同的应用接口，如10G的RJ45、POE 和光纤端口，以及可支持高速的40G端口。且最多支持8台硬件设备的架构，实现零设备单点故障、零线路单点故障、零服务器单点故障，如下图：

　　3、高性能

　　对M4300-96X交换机是高性能和高端口密度的交换机，在技术上采用脊叶架构(Leaf And Spine)能够轻易的将设备的核心交换能力、用户端口的密度扩大数倍、端口的速率提升40G，从而提高了设备的性能。

　　4、配置工具

　　为了方便对M4300-96X交换机的配件选配，专门为用户提供产品硬件配置工具：

　　http://www.netgear.com/landings/M4300-96X-configurator/

　　用户可以很方便的通过这个在线工具配置M4300-96X交换机的配件，根据实际需求选择相应有接口模块和电源模块，避免了配件配置错误的发生，造成方案设计中的错误，且可直接成生一个配置清单。

　　总结：

　　通过对美国网件M4300-96X模块化全网管交换机产品的评测，我们对产品的硬件外观和软件的功能上有了一定的了解。总体来看其主要亮点是，M4300-96X交换机拥有十二个插槽的交换机，模块接口丰富，可以灵活的配置所需的相应接口。软件功能丰富，具备全二三层交换机的所有特性，包括二层的VLAN、STP、IGMP Snooping等常用功能，同时也支持三层的静态路由和动态路由：RIP、OSFP、PIM组播路由等，以满足不同用户的不同需求，特别是在SDVOE领域中，可以高性能、高可靠、高效的处理高清4K AV的应用。
